สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DENOR
ได้รับการรับรอง:
ISO/CE/TUV
หมายเลขรุ่น:
Denor-GH

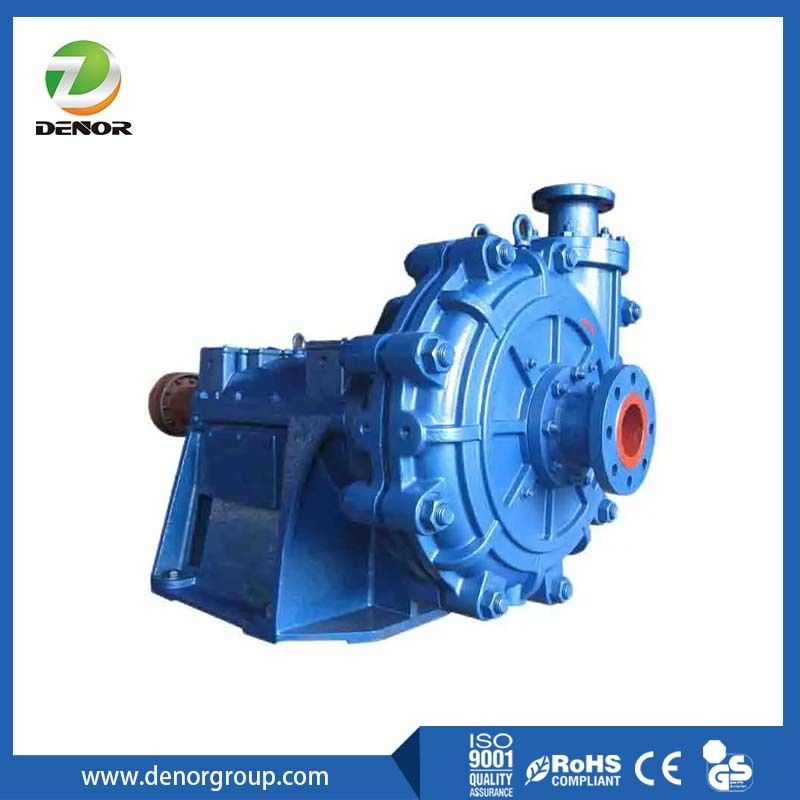

ปั๊มทรายและก้อนหิน
กี (GH) ซีรีปั๊มทรายและก้อนหินเป็นระยะเดียว, การดูดเดียว,เครื่องปั๊มหมอนระบายศูนย์กลาง, ใช้เป็นหลักในการขนของอนุภาคบดแรงที่ใหญ่เกินไปสําหรับปั๊มสลัดทั่วไปในการขนส่ง เช่น ถ่านหินเมลล์, ละลายโลหะ slag และพืชราก,การบดน้ําในแม่น้ํา, การทําเหมืองแร่และสาขาอื่น ๆ ปั๊มที่เหมาะสมเป็นพิเศษสําหรับปริมาณการไหลขนาดใหญ่, ความเข้มข้นสูง, สภาพการทํางานหัวสูงและสําหรับการขนส่งหมากบดแรงอุณหภูมิสูง เนื่องจากความทนทานต่อการบดและความทนทานต่อการบดที่ดี.
G (GH) แบบปั๊มสลูมรี่อุตสาหกรรมผู้ผลิต ปั๊มทรายและก้อนหินแรงดันสูง
ปั๊มทรายและก้อนหินประกอบด้วยหัวปั๊ม, ส่วนประกอบการปิด, ส่วนประกอบของหลอด, หมุน, ฯลฯ วิธีการหล่อลื่นหลอดคือการหล่อลื่นไขมัน
ประเภทการใช้:
เหมาะสําหรับการขนสับสนของสับสนที่มีความแรงและความเข้มข้นสูงในภาคอุตสาหกรรม เช่น โลหะ, การทําเหมืองแร่, ถ่านหิน, วัสดุก่อสร้างพลังงาน, ฯลฯปั๊มทรายและหินก้อนก็สามารถใช้ในสายชุดหลายระยะ.
ภาพโครงสร้าง:
1.แกน
2. แบรนเคท
3. แหวนแยกหมุน
4. หมวกวางตําแหน่ง
5องค์ประกอบประปา
6โป้ตัด
7. ทะเบียนป้องกันหลัง
8. พั๊มร่างกาย
9คาร์ทริจ
10. กล่องปั๊ม
11. แผ่นป้องกันด้านหน้า
12หมุน 13 แบ่งแฟลนจ์
ปริมาตรการทํางาน
รุ่น |
ความจุ Q ((m3/h) |
หัว (m) |
ความเร็ว n ((r/นาที) |
NPSHr (m) |
ประสิทธิภาพ η(%) |
น้ําหนัก (kg) |
ขนาดรวม L × W × H (มิลลิเมตร) |
วงจรของปั๊ม (mm) |
|
| ช่องเข้า | การออก | ||||||||
| 6/4D-G | 36.00 108.00 180.00 |
"9.00 8.20 7.00" |
600 | 2 | 55 | 460 | 1006 × 500 × 673 | 150 | 100 |
| 6/4D-G | 50.40 122.40 187.20 |
12.50 12.00 10.00 |
700 | 2.2 | 54 | 460 | 1006 × 500 × 673 | 150 | 100 |
| 6/4D-G | 57.60 129.60 194.40 |
16.40 15.50 14.00 |
800 | 2.5 | 55 | 460 | 1006 × 500 × 673 | 150 | 100 |
| 6/4D-G | 72.00 144.00 208.80 |
20.50 20.00 18.00 |
900 | 2.7 | 55 | 460 | 1006 × 500 × 673 | 150 | 100 |
| 6/4D-G | 79.20 151.20 216.00 |
24.00 23.50 22.00 |
980 | 2.8 | 58 | 460 | 1006 × 500 × 673 | 150 | 100 |
| 6/4D-G | 79.20 151.20 216.00 |
25.00 24.50 23.00 |
1000 | 2.5 | 57 | 460 | 1006 × 500 × 673 | 150 | 100 |
| 6/4D-G | 93.60 162.00 230.40 |
31.00 30.00 28.00 |
1100 | 2.7 | 56 | 460 | 1006 × 500 × 673 | 150 | 100 |
| 6/4D-G | 100.80 165.60 237.60 |
36.80 36.00 34.00 |
1200 | 3 | 55 | 460 | 1006 × 500 × 673 | 150 | 100 |
| 6/4D-G | 108.00 180.00 244.80 |
44.00 43.00 40.00 |
1300 | 3.2 | 53 | 460 | 1006 × 500 × 673 | 150 | 100 |
| 6/4D-G | 72.00 129.60 187.20 |
51.00 50.60 49.50 |
1400 | 3.5 | 52 | 460 | 1006 × 500 × 673 | 150 | 100 |
| 8/6E-G | "133"20 252 360 นิ้ว |
"15 13 10" |
800 | 2.5 | 60 | 1120 | 1286 × 550 × 862 | 200 | 150 |
| 8/6E-G | "133"2 288 396" |
"19 18.5 13.5" |
900 | 2.5 | 60 | 1120 | 1286 × 550 × 862 | 200 | 150 |
| 8/6E-G | "136"8 288 414" |
"22.5 19.5 16 นิ้ว |
980 | 2.7 | 60 | 1120 | 1286 × 550 × 862 | 200 | 150 |
| 8/6E-G | " 144 288 424.8" |
"24 20.90 16.50" |
1000 | 3 | 59 | 1120 | 1286 × 550 × 862 | 200 | 150 |
| 8/6E-G | " 144 324 468" |
"30 25.5 20.5" |
1100 | 3 | 58 | 1120 | 1286 × 550 × 862 | 200 | 150 |
| 8/6E-G | "165"6 342 504 " |
"36 30.9 24.3" |
1200 | 3 | 57 | 1120 | 1286 × 550 × 862 | 200 | 150 |
| 8/6E-G | "187"2 378 540" |
"42 36 29 นิ้ว |
1300 | 3.2 | 57 | 1120 | 1286 × 550 × 862 | 200 | 150 |
| 8/6E-G | "216 396 576" |
สี่สิบแปด2 42 33.5" |
1400 | 3.5 | 57 | 1120 | 1286 × 550 × 862 | 200 | 150 |
| 10/8F-G | 216.00 652.80 489.60 |
12.50 12.00 10.80 |
500 | 3 | 60 | 2250 | 1591 × 857 × 1143 | 250 | 200 |
| 10/8F-G | 244.80 432.00 594.00 |
18.00 17.10 15.50 |
600 | 3 | 60 | 2250 | 1591 × 857 × 1143 | 250 | 200 |
| 10/8F-G | 254.00 434.60 635.00 |
21.40 20.40 18.40 |
650 | 3 | 60 | 2250 | 1591 × 857 × 1143 | 250 | 200 |
| 10/8F-G | 237.60 468.00 684.00 |
21.80 23.70 21.40 |
700 | 3 | 60 | 2250 | 1591 × 857 × 1143 | 250 | 200 |
| 10/8F-G | 306.00 540.00 792.00 |
32.00 31.00 28.00 |
800 | 2.8 | 59 | 2250 | 1591 × 857 × 1143 | 250 | 200 |
| 10/8F-G | 329.80 578.00 833.00 |
36.10 35.00 31.00 |
850 | 3.5 | 61 | 2250 | 1591 × 857 × 1143 | 250 | 200 |
| 10/8F-G | 349.20 612.00 882.00 |
40.50 39.20 34.80 |
900 | 3.7 | 60 | 2250 | 1591x857×1143 | 250 | 200 |
| 10/8F-G | 382.20 650.00 930.60 |
44.20 42.40 37.70 |
940 | 6 | 63 | 2250 | 1591 × 857 × 1143 | 250 | 200 |
| 10/8S-G | 216.00 352.80 489.60 |
12.50 12.00 10.80 |
500 | 3 | 60 | 2285 | 1720 × 950 × 983 | 250 | 200 |
| 10/8S-G | 254.00 434.60 635.00 |
21.40 20.40 18.40 |
650 | 3 | 60 | 2285 | 1720 × 950 × 983 | 250 | 200 |
