ZJ ปั๊มสลัมระบายน้ําแนวราบ

ZJปั๊มสลูมรี่แนวราบเป็นปั๊มป้องกันการบด ซึ่งเป็นส่วนหนึ่งของปั๊มสลูเรอร์แบบแกน, การดูดตัวเอง, ระยะเดียว, การดูดเดียว, ปั๊มสลูเรอร์หลุดศูนย์กลางส่วนที่ผ่านการไหลของชุดนี้ของปั๊มทําจากเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก, ที่มีความทนทานต่อการบดสูง, การทนทานต่อการกัดทุบและความทนทานต่อการกระแทก, โดยยืดอายุการใช้งานของปั๊ม.ปั๊มแบ่งออกเป็นแบบแนวราบ (ZJ ซีรีส์) และแบบแนวตั้ง (ZJL ซีรีส์) ตามโครงสร้างของมัน. ปั๊มแนวราบแบ่งออกเป็นหลายรายละเอียดตามกว้างช่องออก: 350mm, 300mm, 250mm, 200mm, 150mm, 100mm, 80mm, 65mm, 50mm, 40mm, ฯลฯแต่ละขนาดของปั๊มมีกว้างหมุนหมุนที่แตกต่างกันที่จะเลือกจากขึ้นที่แตกต่างกัน.

ZJ Horizontal Slurry Pump เหมาะสําหรับอุตสาหกรรมอุตสาหกรรม เช่น การทําเหมืองแร่ โรงไฟฟ้า การบดหิน โรงงานโลหะ เคมี, วัสดุก่อสร้าง และน้ํามันใช้เป็นหลักในการขนย้ายสลูเรซิน abrasive ที่มีอนุภาคแข็ง, เช่นการแปรรูปคอนเซ็นทรัดและขยะในโรงงานแปรรูปแร่แร่, การกําจัดเถ้าในโรงงานไฟฟ้าและการดําเนินงานเหมืองแร่แม่น้ําชายฝั่งขนส่ง Slurry, ฯลฯ ความเข้มข้นของสลูรี่ที่มันสามารถจัดการได้คือ 45% มอร์ตาร์และ 60% สลูรี่; รูปแบบการส่งสามารถเป็นการเชื่อมต่อโดยตรง, เข็มขัด, ไฮดรอลิก, การควบคุมความเร็วการแปลงความถี่, ฯลฯและยังสามารถทํางานเป็นชุดหรือคู่กันตามความต้องการของผู้ใช้.

ZJ ทิศทางปั๊มสลอร์รี่ระยะปารามิเตอร์:

กว้างออกของปั๊ม: 40-550 (มิลลิเมตร)

ระยะการไหล: 4.5m3/h -7600 m3/h

ระยะทางหัว 6m-134m

หลักการทํางานของZJ ปั๊มสลัมระบายน้ําแนวราบ

ภายใต้การกระทําของแรงหลุดศูนย์กลาง น้ํายาถูกโยนจากศูนย์กลางของหมุนยนต์ไปยังขอบภายนอกและได้รับพลังงานออกจากขอบภายนอกของหมุนยนต์ด้วยความเร็วสูงและเข้าไปในกระเป๋าปั๊ม voluteในกระเป๋าปั๊ม volute น้ําเหลวช้าลงเนื่องจากการขยายกระแสการไหลผ่านอย่างช้า ๆ และแปลงพลังงานเคลื่อนไหวบางส่วนเป็นพลังงานความดันสแตติกมันไหลเข้าไปในท่อการปล่อยด้วยความดันที่สูงขึ้น และถูกส่งไปยังสถานที่ที่ต้องการเมื่อของเหลวไหลจากศูนย์กลางของหมุนไปยังขอบภายนอก, ความว่างบางที่เกิดขึ้นในศูนย์กลางของหมุน.เนื่องจากความดันเหนือระดับของเหลวในถังเก็บของใหญ่กว่าความดันที่ช่องเข้าปั๊ม, น้ํายาถูกกดต่อเนื่องในหมุน

ลักษณะโครงสร้างของZJ ปั๊มสลัมระบายน้ําแนวราบ:

• กว้างและสั้น cantilever รับประกันความแข็งแกร่งของ shaft และเหมาะสําหรับความแรงสูงและสภาพการทํางานที่ยากลําบาก

• กล่องสแตนเลสที่แข็งแรงมีช่องว่างที่เข้ากับแกน และ O-ring ถูกติดตั้งอยู่ทั้งสองปลายเพื่อปกป้องแกนจากการเสื่อมและการกัดกรอง

• ทั้งแผ่นปกด้านหน้าและด้านหลังของหมุนมีใบช่วย, ซึ่งสามารถลดการไหลกลับและลดความดันปิด.

• ร่างของปั๊มและฝาปั๊มทําจากวัสดุเหล็กกระชับกระชับ พร้อมกับกระดูกเข็มแข็งแรงเพิ่มเติมเพื่อรับประกันความสามารถในการทนความดันสูง

• ส่วนที่ผ่านการไหลผ่านถูกทําจากหลากหลายเหล็กสแตนเลสหรือยางกันเสื่อมที่มีโครเมียมสูงที่มีคุณสมบัติที่แตกต่างกันซึ่งขยายอายุการใช้งานของปั๊มเป็นอย่างมาก.

• เครื่องหมุนใช้วิธี เช่น ช่องทางการไหลที่กว้าง และใบมีดโค้ง เพื่อปรับปรุงความสามารถในการระบายและป้องกันการบด และขยายอายุการใช้งาน

• ปริมประทับแกนสามารถอยู่ในรูปแบบของปริมประทับบรรจุ, ปริมประทับหมุนช่วย, ปริมประทับกล, เป็นต้น เพื่อตอบสนองความต้องการปริมประทับของสภาพการทํางานที่แตกต่างกัน

• สถานที่ออกของปั๊มสามารถติดตั้งและใช้ได้ในมุมที่แตกต่างกัน 8 มุมในระยะเวลา 45 ° และหมุนตามความต้องการ

• รวมหมุนมีให้บริการด้วยการเลื่อนน้ํามันบางและการเลื่อนไขมัน เลือกวิธีการเลื่อนที่เหมาะสมตามสภาพการทํางานที่แตกต่างกัน

สภาพการทํางาน:

การใช้งาน:

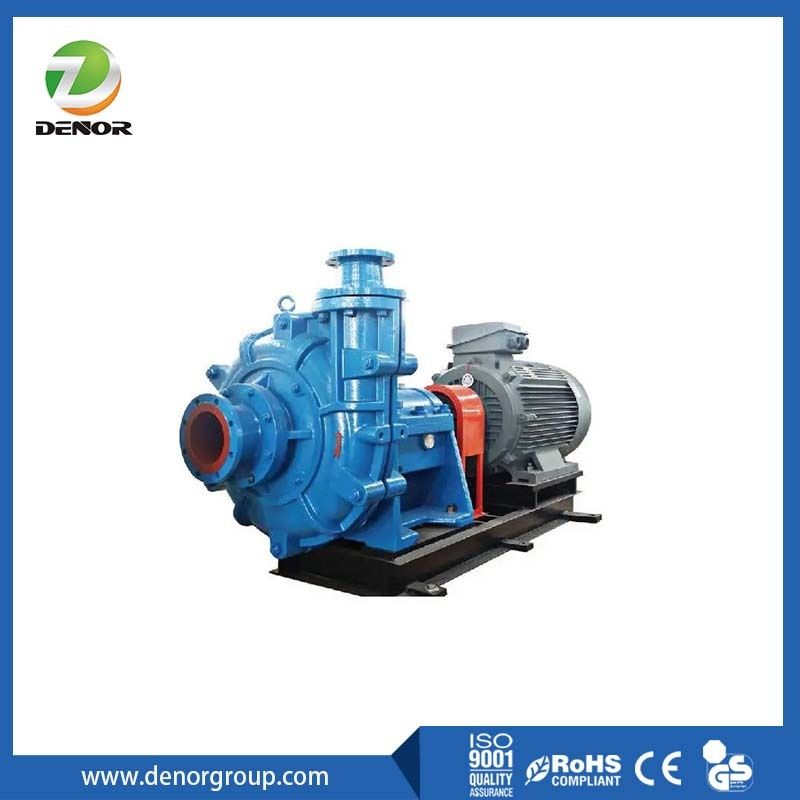

รูปภาพสินค้า

ตารางปารามิเตอร์การทํางาน
