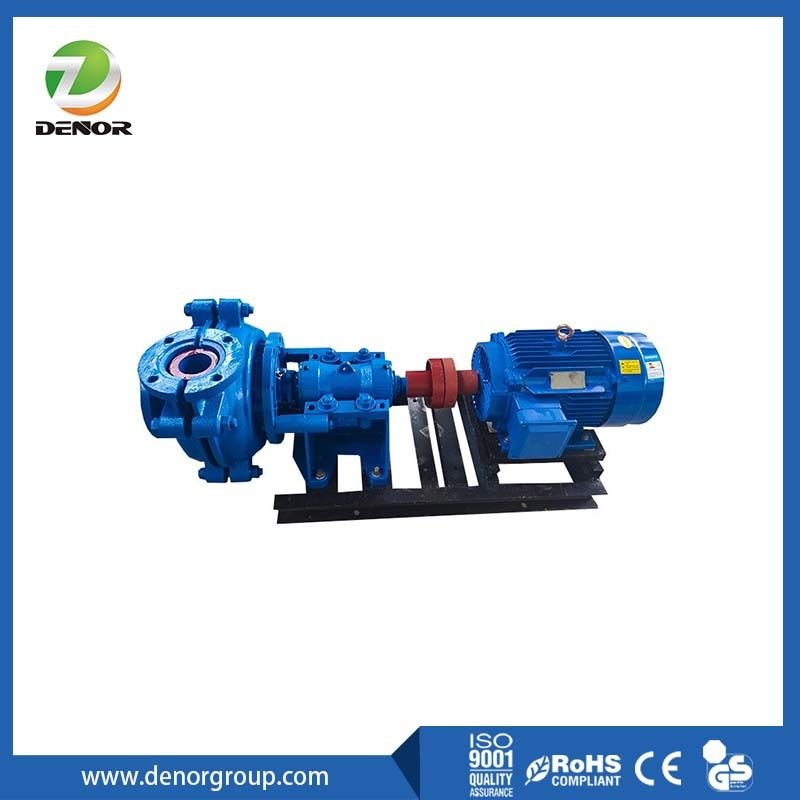

AH ปั๊มน้ำแข็งแบบแรงเหวี่ยงในแนวนอน

คุณสมบัติของผลิตภัณฑ์:

1. เส้นผ่านศูนย์กลางขนาดใหญ่และคานเท้าแขนสั้น ๆ ให้ความมั่นใจกับความแข็งแกร่งของเพลาทำให้เหมาะสำหรับสภาพการทำงานที่มีกำลังสูงและรุนแรง

2. แขนเพลาสแตนเลสที่แข็งตัวนั้นถูกจับคู่กับช่องว่างของเพลาและมีการติดตั้งโอริงที่ปลายทั้งสองเพื่อป้องกันเพลาจากการสึกหรอและการกัดกร่อน

3. แผ่นฝาครอบด้านหน้าและด้านหลังของใบพัดมีใบมีดเสริมซึ่งสามารถลดการไหลย้อนกลับและลดแรงดันปิดผนึก

4. ร่างกายและฝาครอบปั๊มทำจากวัสดุเหล็กดัดด้วยการเสริมแรงเพิ่มเติมเพื่อให้มั่นใจถึงความสามารถในการทนต่อแรงดันสูง

5. ส่วนประกอบการไหลของการไหลทำจากโลหะผสมที่ทนต่อโครเมียมสูงหรือยางที่มีคุณสมบัติแตกต่างกันซึ่งมีลักษณะเช่นความต้านทานการสึกหรอความต้านทานต่อแรงกระแทกและความต้านทานการกัดเซาะช่วยปรับปรุงอายุการใช้งานของปั๊มอย่างมาก

6. ส่วนประกอบของโลหะและยางที่มีกระแสเกินสามารถเปลี่ยนหรือผสมเพื่อตอบสนองความต้องการของสภาพการทำงานที่แตกต่างกัน

7. ใบพัดใช้วิธีการต่าง ๆ เช่นช่องสัญญาณที่กว้างและใบมีดเว้าเพื่อปรับปรุงเส้นทางการไหลและความต้านทานการสึกหรอและยืดอายุการใช้งาน

8. ซีลเพลาสามารถอยู่ในรูปของซีลบรรจุภัณฑ์, ซีลใบพัดเสริม, ซีลกลไก ฯลฯ เพื่อให้ตรงตามข้อกำหนดการปิดผนึกของสภาพการทำงานที่แตกต่างกัน

9. ตำแหน่งเต้าเสียบปั๊มสามารถติดตั้งและใช้ในช่วงเวลา 45 °และหมุนที่แปดมุมที่แตกต่างกันตามต้องการ

10. ส่วนประกอบแบริ่งมีตัวเลือกสำหรับการหล่อลื่นน้ำมันบาง ๆ และการหล่อลื่นของไขมันและวิธีการหล่อลื่นที่เหมาะสมถูกเลือกตามสภาพการทำงานที่แตกต่างกัน

โครงสร้างผลิตภัณฑ์:

1. AH ในแนวนอนแบบแรงเหวี่ยงเครื่องสูบน้ำสามารถใช้ประเภทของซีลเพลาที่หลากหลาย: ซีลพลังงานใบพัดเสริม, ซีลบรรจุ, ซีลกลและซีลชุดผสมพิเศษต่างๆ

2. ซีลพลังงานใบพัดเสริม: ใช้แรงดันที่เกิดจากใบพัดและซีรีส์ที่เชื่อมต่อใบพัดเสริมเพื่อปิดผนึกและใช้แหวนบรรจุหีบห่อหรือการปิดผนึกริมฝีปากเป็นซีลที่จอดรถ

3. ซีลการบรรจุ: รูปแบบซีลเพลาธรรมดาเหมาะสำหรับสภาพการทำงานที่หลากหลายสามารถจับคู่กับวัสดุพิเศษเช่นการบรรจุ polytetrafluoroethylene, การบรรจุกราไฟท์ ฯลฯ สำหรับสภาวะที่มีการกัดกร่อนหรืออุณหภูมิสูง มันสามารถติดตั้งแขนเสื้อเซรามิกสเปรย์เชื่อมเหมาะสำหรับการสึกหรอและสภาวะการกัดกร่อนที่แข็งแกร่ง

4. ตราประทับเชิงกล: เทคโนโลยีการปิดผนึกชั้นนำระดับสากลพร้อมเอฟเฟกต์การปิดผนึกการรั่วไหล โครงสร้างคอนเทนเนอร์นั้นง่ายต่อการติดตั้งและเปลี่ยนและโครงสร้างที่ออกแบบมาไม่ดีสามารถปรับให้เข้ากับสภาพการทำงานที่แตกต่างกัน วัสดุคู่แรงเสียดทานใช้เซรามิกความแข็งสูงซิลิคอนคาร์ไบด์และวัสดุเหล็กโลหะผสมสำหรับการปิดผนึกเชิงกลและการออกแบบกล่องปิดผนึกและการจับคู่สอดคล้องกับสถานะการไหลกลางดังนั้นจึงมีความต้านทานการสึกหรอสูงและการต่อต้านแผ่นดินไหวและสามารถมั่นใจได้ว่าลูกค้าพึงพอใจในสภาพการทำงานที่รุนแรง

5. ส่วนประกอบแบริ่งน้ำมันหล่อลื่นแบบแยกแยะในแนวนอน: เพลาปั๊มมีเส้นผ่านศูนย์กลางขนาดใหญ่ความแข็งแกร่งที่ดีคานเท้าสั้นและจะไม่โค้งงอหรือสั่นสะเทือนภายใต้สภาพการทำงานที่รุนแรง แบริ่งเมตริกใช้การหล่อลื่นน้ำมันบาง ๆ และติดตั้งโดยตรงในวงเล็บแยกในแนวนอนทำให้ง่ายต่อการแยกชิ้นส่วนตรวจสอบและปรับ นอกจากนี้ยังมีระบบระบายความร้อนด้วยน้ำปรับปรุงสภาพการทำงานของแบริ่งและเพิ่มอายุการใช้งานอย่างมากในอุณหภูมิที่ต่ำกว่า

การเปรียบเทียบแบบจำลอง
