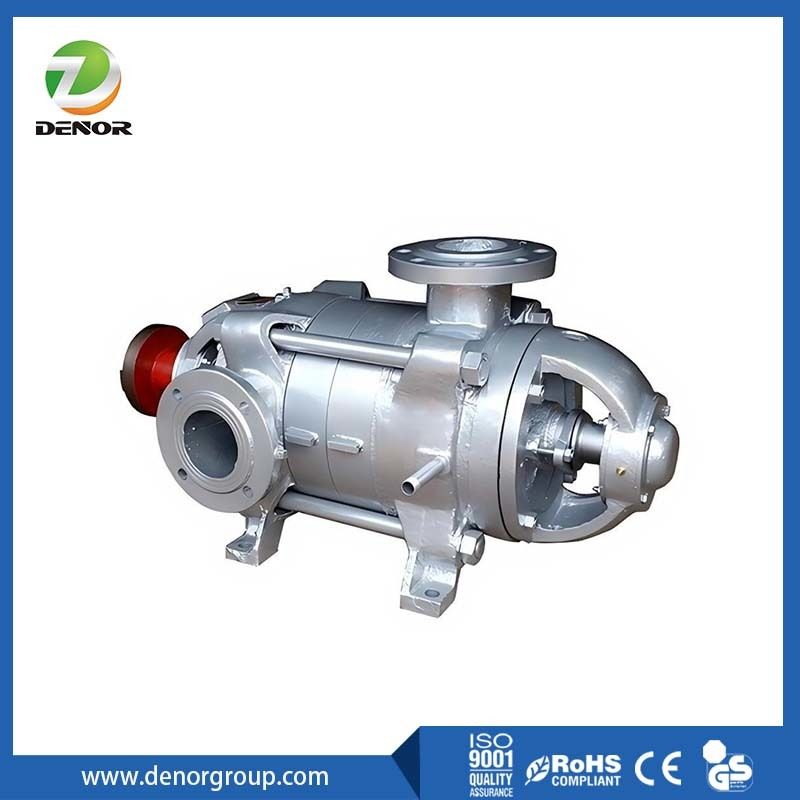

ปั๊มน้ำแบบแรงเหวี่ยงหลายขั้นตอนแนวนอน DF

DFปั๊มน้ำแบบแรงเหวี่ยงหลายขั้นตอนแนวนอนเป็นปั๊มน้ำแบบแรงเหวี่ยงเคมีแบบหลายขั้นตอน, ดูดด้านเดียว, ทนต่อการกัดกร่อน, เหมาะสำหรับการขนส่งของเหลวที่ทนต่อการกัดกร่อนโดยไม่มีอนุภาคของแข็ง อุณหภูมิของตัวกลางในการขนส่งคือ -20℃~105℃ และแรงดันขาเข้าที่อนุญาตคือ 0.6MPa มีวัสดุสองชนิดสำหรับส่วนไหลของปั๊ม: เหล็กหล่อและสแตนเลสหล่อ เมื่อทำการสั่งซื้อ ควรเลือกวัสดุและประเภทการซีลของปั๊มอย่างสมเหตุสมผลตามชื่อ ความเข้มข้น แรงดันขาเข้า อุณหภูมิในการทำงาน และระดับการกัดกร่อนของวัสดุ และโครงสร้างปั๊ม

DF แนวนอนปั๊มน้ำแบบแรงเหวี่ยงหลายขั้นตอนเป็นปั๊มน้ำแบบแรงเหวี่ยงแบบดูดด้านเดียวที่ติดตั้งในแนวนอน ซึ่งออกแบบมาเพื่อขนส่งน้ำสะอาดหรือของเหลวที่มีฤทธิ์กัดกร่อนโดยไม่มีอนุภาคของแข็ง โดยให้ได้เฮดสูงโดยใช้ใบพัดหลายตัวต่อกัน พวกมันถูกสร้างขึ้นด้วยตัวเรือนแบบแบ่งส่วน, ช่องเข้าแนวนอน และช่องออกแนวตั้ง โดยมีตัวระบุ DF ที่บ่งบอกถึงปั๊มที่เหมาะสมสำหรับของเหลวที่มีฤทธิ์กัดกร่อน ซึ่งมักทำจากสแตนเลส

1. ส่วนสเตเตอร์: ประกอบด้วยตัวปั๊ม (ส่วนทางเข้าและทางออกของน้ำ, ส่วนกลาง), ใบนำร่อง ฯลฯ ซึ่งยึดด้วยสกรูผ่านก้านดึง จึงเกิดเป็นห้องทำงานที่ปิดสนิท
2. ส่วนโรเตอร์: ประกอบด้วยเพลา, ใบพัด, ปลอกเพลา และอุปกรณ์แผ่นสมดุล ผ่านการส่งกำลังของเพลา ใบพัดจะถูกขับให้หมุนเพื่อสร้างแรงเหวี่ยงหนีศูนย์กลาง ซึ่งจะขับเคลื่อนการไหลของตัวกลาง
3. ส่วนแบริ่ง: ประกอบด้วยตัวแบริ่ง, แบริ่ง และต่อมแบริ่ง แบริ่งมีบทบาทในการรองรับเพลาและรับประกันการทำงานที่ปกติและเสถียรของเพลา
4. ส่วนซีล: แบ่งออกเป็นซีลแบบบรรจุและซีลแบบกลไก ซีลแบบบรรจุส่วนใหญ่ใช้ในโอกาสที่ไม่เข้มงวดเรื่องการรั่วไหลหรือตัวกลางมีอนุภาคของแข็ง ในขณะที่ซีลแบบกลไกเหมาะสำหรับอุณหภูมิสูง แรงดันสูง และสภาวะที่มีฤทธิ์กัดกร่อน โดยมีข้อกำหนดที่เข้มงวดเกี่ยวกับการรั่วไหล ในกรณีของปั๊ม ซีลทั้งสองมีบทบาทในการซีลปลายทั้งสองของปั๊ม ป้องกันการไหลออกของตัวกลางในปั๊ม และยังรับประกันการซีลของปั๊มด้วย

โครงสร้าง:

1. การประปาในเมืองและการเพิ่มแรงดันสูง
2. ระบบหมุนเวียนและระบบประมวลผลทางอุตสาหกรรม
3. การจ่ายน้ำสำหรับหม้อไอน้ำ ระบบควบแน่น อาคารสูง หรือระบบดับเพลิง
4. การถ่ายโอนน้ำระยะไกล
5. ​​​​ระบบน้ำหล่อเย็น
